Sobald die Glasfaser im Haus liegt, startet die sogenannte Inhaus-Verkabelung. Da jedes Gebäude andere Voraussetzungen mitbringt, gibt es unterschiedliche Möglichkeiten, wie Hausübergabepunkt, ONT und Router miteinander verbunden werden.
Das Ziel ist überall gleich: Am Ende wird Ihr Router angeschlossen, der das Lichtsignal in ultraschnelles WLAN und LAN für Ihre Geräte umwandelt.
Oft wird in Einfamilienhäusern, diese klassische Variante der Verkabelung umgesetzt (Abbildung 1). Dabei werden der Hausübergabepunkt (HÜP) (2) mit integrierter Glasfaserabschlussdose (GF-TA) (5) und der Medienkonverter (ONT) (3) direkt nebeneinander im Keller, im Umkreis von ca. einem Meter rund um die Gebäudeeinführung (1), installiert.
Für den Betrieb des Medienkonverter (ONT) ist eine 230-V-Steckdose (4) in unmittelbarer Nähe erforderlich. Zwischen dem ONT und ihrem Router (z.B. der FRITZ!Box) ist eine Netzwerkverkabelung notwendig, welche Sie herstellen müssen.

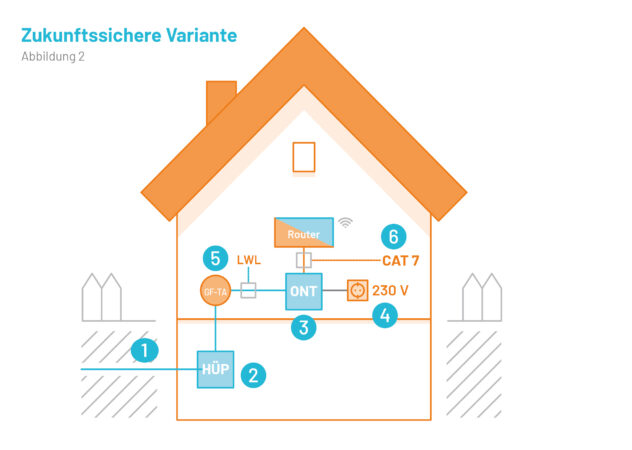

Diese Variante ist ideal, wenn die Montage des Medienkonverter (ONT) (3) nicht in der nähe des Hausübergabepunk (HÜP) (2) möglich ist oder Sie für die Zukunft bestens gerüstet sein wollen (Abbildung 2). Hierbei wird das Glasfaserkabel vom Keller bis zum gewünschten Router-Standort verlängert.
Zur Vorbereitung verlegen Sie oder Ihr Elektropartner vor dem Montagetermin ein durchgehendes Leerrohr mit 7 mm Außendurchmesser von der gewünschten Montagestelle des ONT bis zum HÜP. Dieses stellen wir Ihnen zur Verfügung. Im Anschluss wird dann in das vorbereitete Leerrohr von unseren Monteuren ein Glasfaserkabel eingeblasen und die GF-TA (5) montiert.
Alternativ kann auch ein Glasfaserkabel in Eigenregie erworben und verlegt werden.
Wenn der Internetanschluss aktiviert wird, schließt der Internetanbieter das ONT an der GF-TA und am Stromnetz an. Für den Betrieb des ONT ist eine 230-V-Steckdose (4) in unmittelbarer Nähe erforderlich. Ihr Router wird dann über die vorhandene Netzwerkverkabelung (6) in Ihrem Gebäude oder wenn der ONT direkt neben dem Router steht über ein Patchkabel mit dem ONT verbunden.

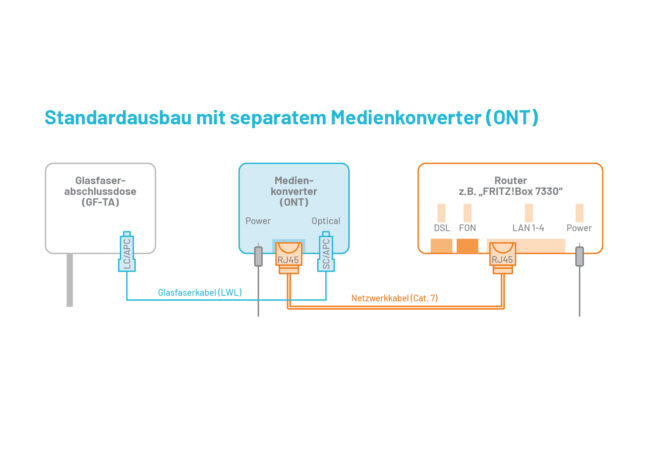

HINWEIS! Die dargestellten Varianten zeigen den Standardausbau mit separatem Medienkonverter (ONT). Einige Anbieter unterstützen alternativ auch Router mit integriertem Medienkonverter (ONT), sogenannte Glasfaser- bzw. Fiber-Router. In diesem Fall entfällt ein separates ONT. Die Verfügbarkeit dieser Lösung ist abhängig vom jeweiligen Anbieter sowie der eingesetzten Technik.

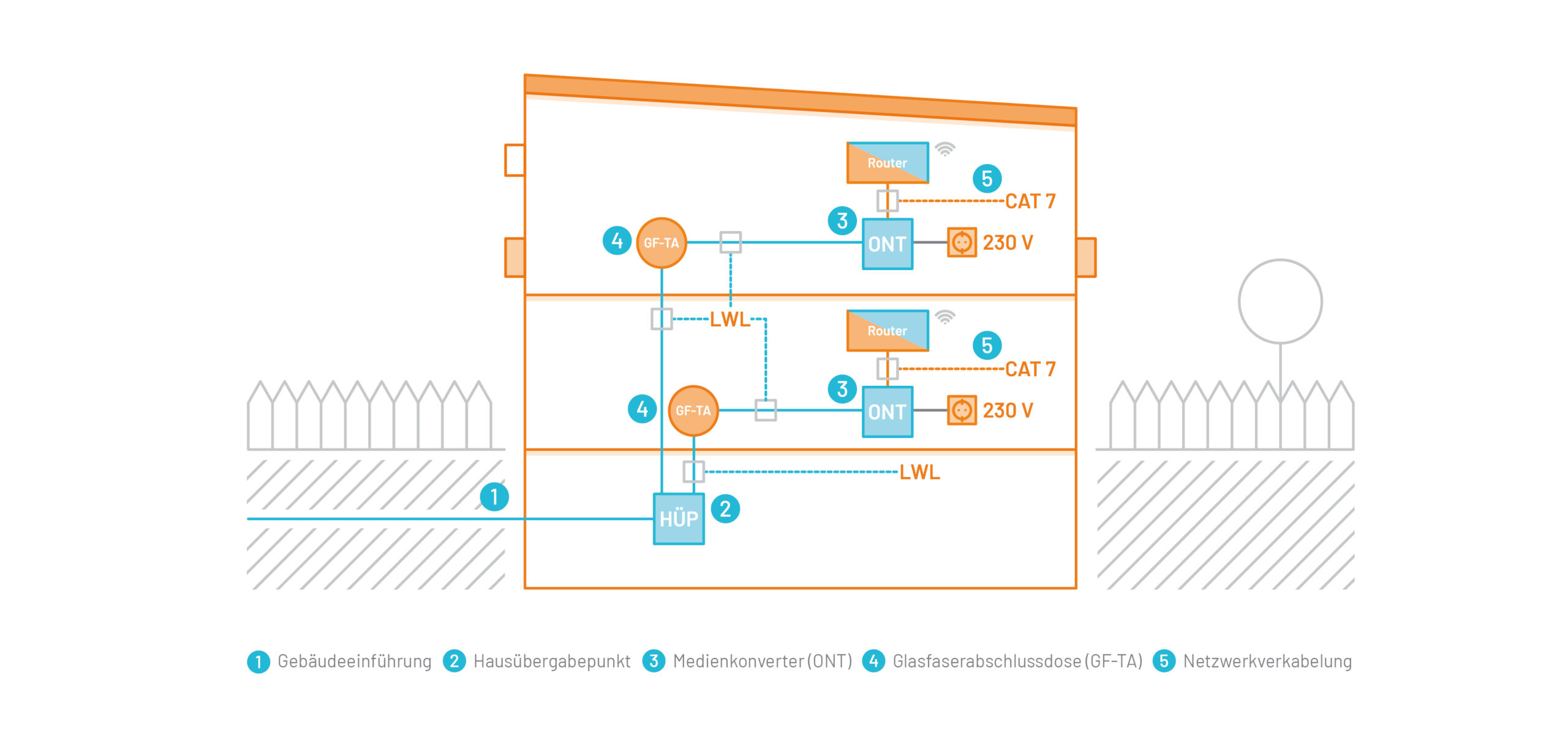

In einem Mehrfamilienhaus wird der Hausübergabepunkt (HÜP) (2) im Keller bzw. im Technikraum im Umkreis von ca. 1 m um die Gebäudeeinführung (1) installiert. Damit das Signal uneingeschränkt in jeder Wohnung genutzt werden kann, muss der Medienkonverter (ONT) (3) in der jeweiligen Wohneinheit angebracht werden. Für den Medienkonverter ist eine 230 V Steckdose in unmittelbarer Nähe erforderlich.
Daher ist zwischen dem jeweiligen ONT und dem HÜP eine Glasfaserverbindung notwendig. Hierzu verlegen Sie oder der Elektropartner Ihres Vertrauens bis zum Montagetermin des HÜP ein durchgehendes Leerrohr (7 mm Außendurchmesser) – welches wir Ihnen gerne zur Verfügung stellen – von der Wohnung bis zum HÜP.
Im Anschluss wird dann in die vorbereiteten Leerrohre ein Glasfaserkabel in die einzelnenen Wohneinheiten eingeblasen und in der Wohnung die Glasfaserabschlussdose (GF-TA) (4) montiert. Wenn der Internetanschluss aktiviert wird, schließt der Internetanbieter das ONT an der GF-TA an. Ihr Router wird über ein Netzwerkkabel (CAT 7) (5) mit dem ONT verbunden.
Hinweis: Die dargestellte Ausführung im Mehrfamilienhaus basiert auf dem Standardausbau mit separatem Medienkonverter (ONT) je Wohneinheit. Gegebenenfalls kann alternativ auch ein Router mit integriertem ONT verwendet werden, sodass kein separates ONT in der Wohnung erforderlich ist. Die Verfügbarkeit dieser Lösung ist abhängig vom jeweiligen Anbieter sowie der eingesetzten Technik.

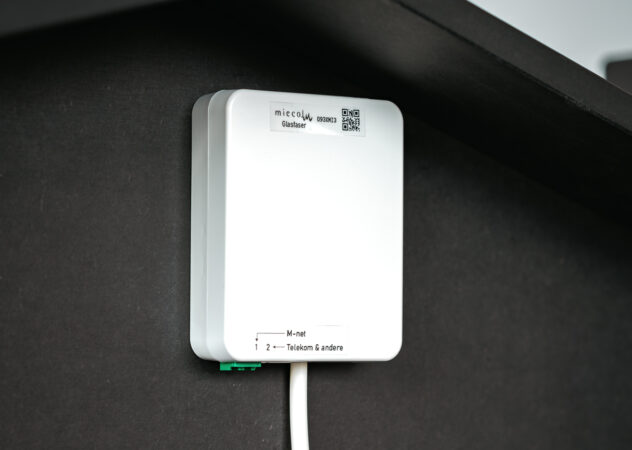

GF-TA Passive Glasfasersteckdose (analog zu der TAE-Dose früher) – daran wird der Medienkonverter mit einem kurzen (bis 3 m) Glasfaserkabel mit einem Stecker an beiden Enden angeschlossen.
ONT Medienkonverter – Umwandlung des Glasfasersignals auf ein klassisches Netzwerkprotokoll, sodass jeder Router angeschlossen werden kann.
Router stellt die Verbindung zwischen Anschluss und Endgeräten (z.B. PC, Smartphone, Smart-TV) her. Der Router baut das Heimnetzwerk (LAN/WLAN) auf und verteilt die Internetverbindung innerhalb der Wohnung oder des Hauses.
Expertenhinweis:
Glasfasertyp: Singlemode: 9/125µm; biegeoptimiert
Steckertypen: SC/APC & LC/APC: 8° HRL simplex
(Steckertyp im Medienkonverter kann je nach Hersteller auch abweichen)

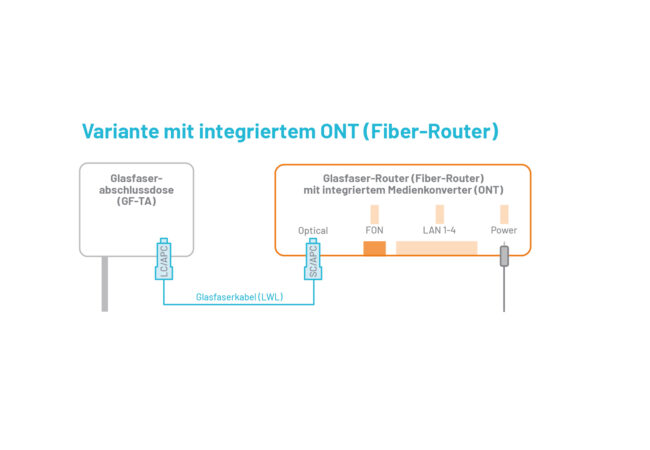

Glasfaser-Router/Fiber-Router
Optional kann die Vernetzung über einen Router mit integriertem Medienkonverter (ONT) erfolgen. Dieser ist bereits im Gerät verbaut, sodass der Router direkt an die GF-TA angeschlossen werden kann.
⚠️ Wichtiger Hinweis zur Geräteauswahl:
Die Nutzung eines Routers mit integriertem ONT ist nicht bei allen Internetanbietern und Tarifen möglich. Bitte prüfen Sie vor dem Kauf eines Glasfaser-Routers (z. B. FRITZ!Box Fiber) beim gewählten Internetanbieter, ob dieser den direkten Anschluss eines eigenen Modems an der GF-TA unterstützt und Ihnen die entsprechenden Zugangsdaten bereitstellt.
